SMS

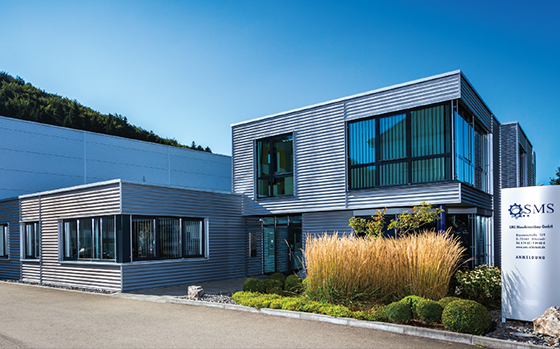

sms_company

SMS - 나사연마기 제조의 전문가

  • 직원수 : 약 70명
  • 연 매출 : 약 1,500만 유로
  • 총 장비제작대수 : 450대 기계 공급
  • 수출비중 : 약 60%
  • SMS 내부조직 : 엔지니어링, 컨트롤 엔지니어링, 조립, 전세계 고객 서비스

SMS Maschinenbau GmbH의 창립자는 이미 1995년에 공작 기계용 컨트롤 기술의 광범위한 트렌트를 인지해 업계 최초 기업의 하나로서, 폐사는 매력적인 가격으로 기존의 (기계적) 나사 연삭기를 최신 CNC기술로 업그레이드했습니다. 기본장비는 특히 Reishauer 및 Klingelnberg사 제품으로 SMS에 의해 CNC 개조 및 현대화되었습니다. 오늘날 더욱이 중점을 두고 있는 것은 자체 나사 연삭기의 개발 및 제조입니다. SMS Maschinenbau GmbH는 광범위한 노하우와 함께 일하며, 최신 트렌드를 따릅니다.

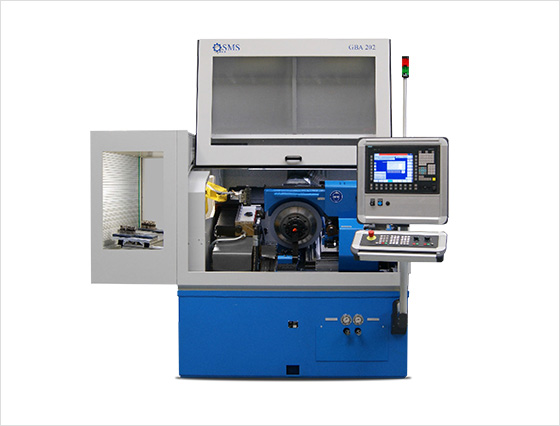

GBA202

장비개요

GBA 202는 전자동 CNC 나사 탭 연삭기이며, 특히 직선 또는 나선형의 플루트를 갖는
표준 탭 및 포밍탭의 대량 생산을 위해 개발되었습니다.
장비의 안정적인 기본 구조는 뛰어난 정밀도와 높은 생산성을 가능하게 합니다.

기술 데이터

공작물 직경 M3 (M1) – M16 리드각(고정) 3.25°
연삭 길이 80mm 플루트 개수 9
클램핑 길이 28 ~ 200mm 릴리프 0 ~ 0.5mm
리드(오른쪽) 0.2 ~ 2.0mm 릴리프 주파수 100Hz

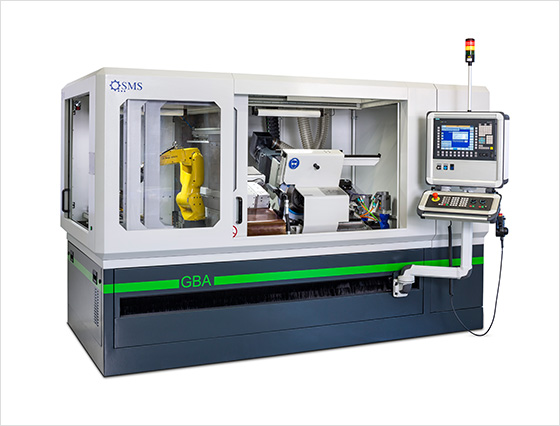

GBA203

장비개요

GBA203의 개발로 무엇보다 장비 가용성의 괄목할만한 향상과 유연한 릴리프(특히 포밍탭의 다각형 관련)에 대한 고객의 요구를 만족시 킬수 있었습니다. GBA 시리즈의 이전 모델과 마찬가지로 GBA203은 전자동 나사 탭 연삭기이며, 가공범위가 M25까지 확대 되었습니다. 새롭게 개발된 A축으로 -6°~+10°의 리드각 및 왼나사 공구의 연삭도 가능합니다.

기술 데이터

공작물 직경 M3 (M1) – M25 리드각(LH/RH) -6 / +10°
연삭 길이 80mm 플루트 수 2 ~ 10
클램핑 길이 28 ~ 220mm 릴리프 0 ~ 0.5mm
    릴리프 주파수 70 Hz

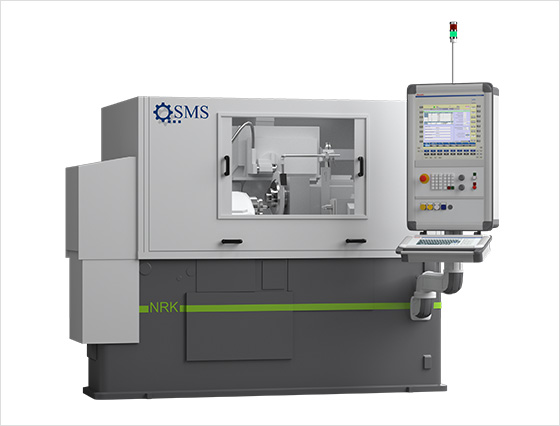

NRK

장비개요

NRK 시리즈의 유니버셜 CNC 나사 연삭기는 특히 웜, 나사, 스핀들, 볼 스크루 스핀들 및 나사 전조 다이의 정밀 나사의 연삭 및 나사공구에 적합합니다. 장비의 안정적인 기본 구조로 인해 뛰어난 생산성 및 정확도가 실현됩니다. (장비기본: Reishauer 나사 연삭기 타입 NRK).

기술 데이터

공작물 직경 200mm 리드각(LH/RH) +/-25°
연삭 길이 450mm 모듈 6mm
클램핑 길이 700mm 공작물 무게 100Kg

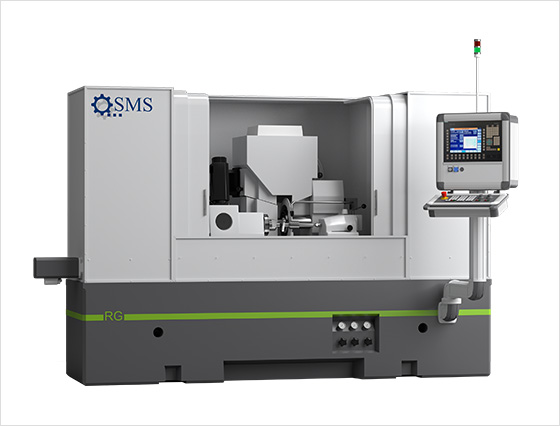

RG

장비개요

RG 시리즈의 유니버셜 CNC 나사 연삭기는 특히 웜, 나사 스핀들, 볼스크류 스핀들, 호브 뿐만 아니라 전조 다이의 연삭에 적합합니다. 매우 안정적인 기본 구조(폴리머 콘크리트로 이루어진 장비 본체)는 최고의 정확도하에서 높은 생산성을 유지시켜줍니다. (장비기반: Reishauer 나사 연삭기 타입 RG500).

기술 데이터

공작물 최대외경 580mm 공작물 최대무게 250Kg
연삭 최대길이 1030mm 연마휠 드라이브 15Kw
모듈 0.5 ~ 10mm 절삭 최대속도 45m/s
리드각 +/-50° 릴리프 최대주파수 10Hz

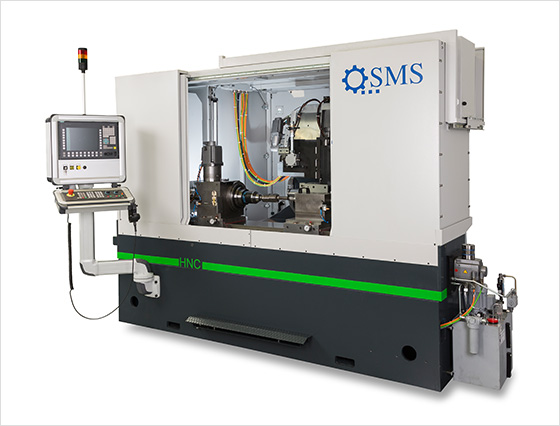

S500(HNC)

S500_HNC

장비개요

CNC 웜 및 로터 연삭기 타입 HNC는 압축기 로터, 웜, 나사 스핀들,펌프, 압출 스크류 및 이와 비슷한 모든종류 의 정밀 연삭을 위해 개발되었습니다. 매우 안정적인 장비의 기본 구조는 뛰어난 정밀도와 더불어 높은 생산성을 가능하게 합니다. 이 장비는 높은 드라이브 출력(옵션) 덕분에 기본적으로 열처리 전의 사전 연삭에도 적합합니다. 장비 기반: Klingelnberg 웜 연삭기 타입 HNC35 및 HNC35L.

기술 데이터

공작물 직경 10 ~ 350mm 모듈 25mm
연삭 길이 660mm 리드각 +/-60°
클램핑 길이 1055mm 공작물 최대무게 400Kg

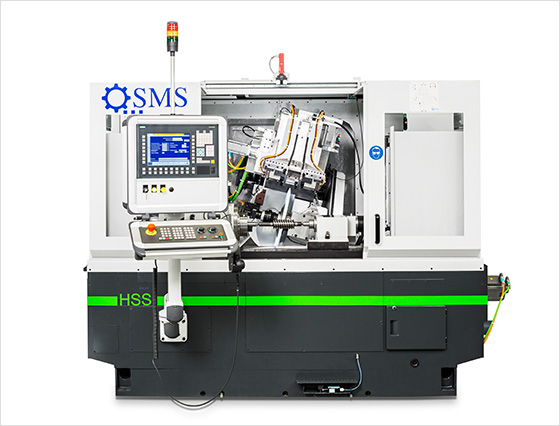

S500(HSS)

S500_HSS

장비개요

CCNC 웜 연삭기 타입 HSS는 모든 종류의 웜, 스크류 펌프, 압출스크류 및 이와 비슷한 정밀 나사의 정밀 연삭을 위해 개발되었습니다. 매우 안정적인 장비의 기본 구조는 뛰어난 정밀도와 더불어 높은 생산성을 가능하게 합니다. 이 장비는 열처리전의 황삭에도 적합합니다.
장비 기반: Klingelnberg 웜 연삭기 타입 HSS350.

기술 데이터

공작물 직경 10 ~ 350mm 모듈 0.5 ~ 25mm
연삭 길이 500mm 리드각 +/-45°
클램핑 길이 750mm 공작물 최대무게 250Kg

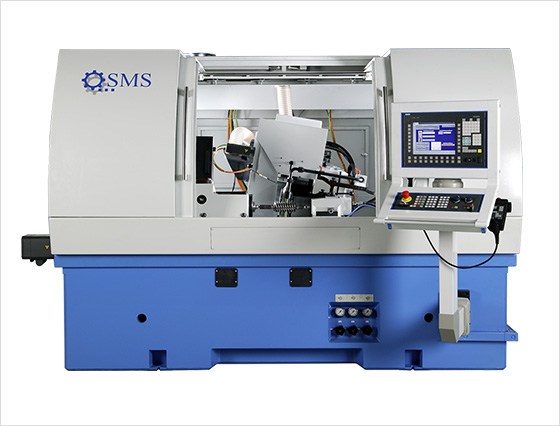

SG

장비개요

SG500와 더불어 SG 시리즈 내에는 동일한 구조와 기능에 더하여 긴 연삭 길이를 갖춘 두 기종의 장비가 있으며, 이는 특히 긴 나사스핀 들의 연삭을 위해 사용됩니다. (SG1000, SG2000)
SG 장비는 매우 콤 팩트하며, 고강도, 뛰어난 진동 감소 및 열에 안정적인 기본구조를 가지고 있습니다(폴리머 콘트리트로 이루어진 장비 본체). 연삭 휠상 부에 장착된 정밀 드레싱 슬라이드는 뛰어난 유연성과 함께 어떠한 프로파일의 CNC 드레싱도 가능하게 합니다.

"기술데이터 상세내용은 카탈로그 참조"

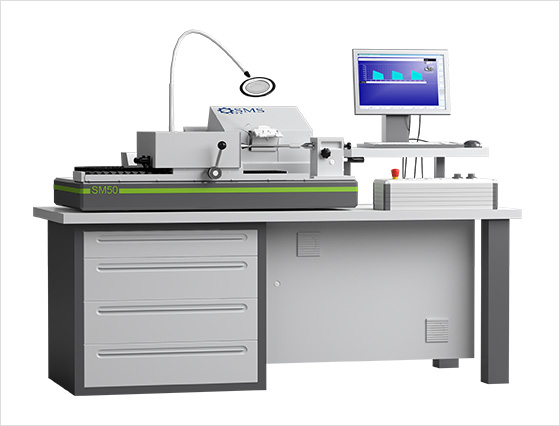

SM

장비개요

CNC 측정장비 SM50 타입은 나사 탭 및 포밍 탭 연삭 품질의 형상치수 제한을 가장 높은 등급으로 보장합니다. 이 측정장비는 나사 탭 릴리프의 그래픽 표현과 수치 분석을 가능하게 합니다. 또한 다각형과 같은 자유 형식의 측정도 가능합니다

기술 데이터

공작물 직경 M3-80 측정 프로브 축 방향 변위 +/-2mm
클램핑 길이 30 ~ 300mm 측정 프로브 반경 방향 변위 4mm
측정 길이 50mm

US-UL

US_UL

장비개요

최신 CNC 드레싱의 사용은 뛰어난 프로파일 계산 소프트웨어와 결합하여 높은 유연성 및 정확도를 실현하며, 거의 모든 드레싱이 가능한 프로파일이 뛰어난 정밀도로 연삭 휠에 전달될 수 있도록 합니다.

"기술데이터 상세내용은 카탈로그 참조"
